綜合案例四  學生選課系統

【實驗?zāi)康呐c要求】

1.熟練使用VFP的操作環境

2.熟練使用項目管理器管理各種文件

3.掌握數據庫的設計方法和步驟

4.熟練掌握數據庫表及其表之間關系的創建與使用

5.掌握查詢與視圖的創建與使用

6.掌握程序設計的基本方法

7.掌握表單及其表單中各種控件的設計與使用

8.掌握菜單的創建和使用

【實驗要求】

（1）能輸入、修改、查詢選課有關的信息，如學生檔案、課程信息、教師信息、成績信息等；

（2）能進行統計，如學生選修課程的平均成績、某課程的平均成績。

（3）能打印學生成績單、教師工作量表等。

用戶提出開發應用系統的要求后，軟件開發者應通過調查研究歸納出目標系統的數據需求和功能需求。

（一）數據需求

通過調查，總結出用戶對數據的需求如下：

（1）學生信息

包括：學生姓名、性別、出生日期、是否團員、專業、入學時間、入學成績、簡歷、照片等。

（2）課程信息

包括：課程名稱、課程性質、學時數、學分等。

（3）教師信息

包括：教師姓名、性別、職稱、通信地址、電話、電子信箱等。

（4）選課信息

包括：學生姓名、課程名稱、開課時間、成績等。

（二）功能需求

功能分析的任務是了解用戶對數據的處理方法和輸出格式。

1．基礎數據錄入

基礎數據包括學生數據、課程數據、教師數據和學生選課數據以及編碼數據等。要求系統能錄入這些數據，并且能夠進行修改。注意在數據錄入和修改的過程中應保持?jǐn)?shù)據的參照完整性。

2、查詢

能夠查詢出學生數據、課程數據、教師數據以及學生選課數據等。

3、統計

要求能根據學生選課信息按學生統計平均成績和按課程統計平均成績。

4、打印輸出

打印學生成績單和教師工作量表。

【概要設計】

? 項目設計

一個典型的數據庫應用程序有數據結構、用戶界面、查詢選項和報表組成。在設計應用程序時，應仔細考慮每個組件將提供的功能以及與其他組件之間的關系。

一個經過良好組織的Visula FoxPro應用程序一般需要為用戶提供菜單；一個或多個表單，供數據輸入并顯示。同時還需要添加某些事件響應代碼，提供特定的功能，保證數據的完整性和安全性。此外，還需要提供查詢和報表，允許用戶從數據庫中選擇信息。

Visual FoxPro提供的項目管理器作為集成管理各相關組件的組織工具，并把它們編譯為單個應用文件。使用項目管理器創建一個項目后，就可以應用程序已具備一個開發框架了，下一步的工作就是如何在這個框架之下利用項目管理器所提供的強大功能，按照需求來實現應用程序所要求的功能。

1．建立“學生選課系統“項目

為快速建立一個應用程序及其項目，即一個完整“應用程序框架”的項目，可以使用“應用程序向?qū)А保陧?xiàng)目建立后，便打開了應用程序生成器。也可以使用“新建文件”，彈出創建對話框，指定項目及其組件的存儲路徑為“C:￥ 學生選課系統”，項目名為“學生選課系統”。

2．設置主文件

當用戶運行應用程序時，Visual FoxPro將啟動主文件，然后主文件再依次調用所需要的應用程序其他組件。一般最好的方法是為應用程序建立一個主程序。但是，使用一個表單作為主程序，可以將主程序的功能和初始界面集成在一起。

本項目設置主文件為程序文件“主程序”，如圖1所示。

方法：在“主程序”上單擊鼠標右鍵，選中“設置主文件”菜單項，或先選中“主程序”，單擊“項目”菜單，選中選中“設置主文件”菜單項。

例如，主文件代碼編寫如下：

clear all

set talk off

set default to c:￥學生選課系統￥                && 設置程序的默認路徑

public xh,jsbh,kcbh                                            && xh、jsbh、kcbh分別用于存儲輸入的學號、

&&教師編號、課程編號

do form 封面                                                                      && 調用封面程序

modify window screen title '學生選課管理系統'  && 設置主窗口的標題

do 主菜單.mpr                                                        && 調用出菜單

read event                                                                      && 建立時間循環

quit                                                                                    && 退出VFP

圖1 設置項目的主文件

? 數據庫的設計

數據庫設計的任務是確定系統所需的數據庫。數據庫是表的集合，通常一個系統只需一個數據庫。數據庫的設計一般可分為邏輯設計和物理設計兩步。邏輯設計的任務是根據需求分析，確定數據庫所包含的表及字段、表間的關系，物理設計就是具體確定表的結構，包括字段名、字段類型及寬度，需要的索引等。

（一）邏輯設計

根據對需求得到的數據結構進行分析，按數據輸入輸出的要求，確定表和表間的關系，并進行驗證、調整、修改、完善，使其能夠?qū)崿F(xiàn)用戶對數據和功能的要求。本例根據分析確定系統要設置如下表：

（1）學生基本表，包括字段：學號、姓名、性別、出生日期、是否團員、照片、入學時間、入學成績、專業編號、簡歷。學號為主索引，為專業編號建立索引，通過該索引和專業基本表建立關聯。

（2）教師基本表，包括字段：教師編號、教師姓名、性別、職稱、電話、通訊地址、郵政編碼、電子信箱。教師編號為主索引。

（3）課程基本表，包括字段：課程編號、課程名稱、課程性質、學時、學分、備注。課程編號為主索引。

（4）學生選課表，字段包括：學號、課程編號、開課時間、成績。學生、課程編號和開課時間共同做主索引，分別為學號、課程編號、開課時間、成績建立索引，通過學號和學生基本表建立關聯，通過課程編號和課程基本表建立關聯，開課時間和成績索引用于做統計計算。

（5）教師任課表，包括字段：教師編號、課程編號。分別為教師編號和課程編號建立索引，通過教師編號和教師基本表建立關聯，通過課程編號和課程基本表建立關聯。

（6）專業表，字段包括：專業編號、專業名稱、所屬系、備注。為專業編號建立索引，通過專業編號和學生基本表建立關聯。

（二）物理設計

下面列出選課系統所有表的結構和索引，為了便于理解，將部分?jǐn)?shù)據列出。

1．學生基本表

表名：學生

結構：

記錄：

2．教師基本表

表名：教師

結構：

記錄：

3．課程基本表

表名：課程

結構：

記錄：

4．學生選課表

表名：學生選課

結構：

記錄：

5．教師任課表

表名：教師任課表

結構：

記錄：

6．專業表

表名：專業表

結構：

記錄：

? 應用程序設計

（一）程序總體結構設計

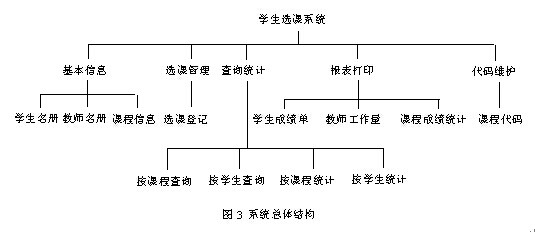

在開始程序設計前，應先將程序的總體結構以層次圖的形式表示出來，便于對程序分層編程和實現。如圖3所示。

圖的第一層為系統層，通常對應主程序；第二層為子系統層，一般起劃分系統功能的作用，通常對應主菜單；第三層為功能層，對應菜單項，一般通過表單的調用實現某些特定的功能。

（二）界面設計

1．封面設計（封面.scx）

選中項目管理器中文檔-表單，按下“新建”按鈕，在隨后打開的對話框中單擊“新建表單”按鈕，彈出表單設計器和一個表單，其對象名為Form1。在表單中添加一個Lable對象，采用系統默認名稱Label1,一個Timer對象，系統默認名稱Timer1，如圖4所示。設置對象屬性如下：

圖4“封面”表單

（1）Form1的屬性設置及事件代碼

Activate事件代碼：              && 調整標簽在啟動窗口中的位置

thisform.label1.top=thisform.height/3

thisform.label1.left=(thisform.width-thisform.label1.width)/2

thisform.label1.visible=.t.

RightClick事件代碼：

thisform.release              &&關閉啟動窗口

（2）Label1的屬性設置

（3）Timer1的屬性設置及事件代碼

Timer事件代碼：

thisform.release

2．主菜單設計（主菜單.mnx）

選中項目設計器中其他-菜單，單擊“新建”按鈕，在彈出的對話框中選擇“菜單”按鈕，參照總體結構圖，設計主菜單如下。

“退出”菜單項命令如下：

clear events              && 退出事件循環

從菜單文件生成菜單程序“主菜單.mpr”

3．“學生名冊”表單（學生基本情況.scx）

學生名冊表單用于輸入、修改、刪除、查詢學生信息。窗口設計見圖5。在窗口上單擊鼠標右鍵打開彈出菜單，選擇數據環境打開“數據環境設計器“，在數據環境中添加“學生”、“專業表”兩個表，建立關聯。如圖6所示。

（1）StudentForm的屬性設置

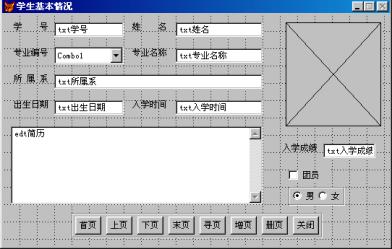

圖5 “學生基本情況“表單

圖6“學生基本情況”表單的數據環境設置

（2）標簽和文字框的設置

從數據環境將下列字段拖到表單中規定的位置，產生相應的標簽和文本框：學生表中的學號、姓名、出生日期、入學時間、入學成績、簡歷等字段；專業表中的專業編號、專業名稱、所屬系等字段。從數據環境來產生標簽和文本框，不僅速度快，而且標簽的Caption和Name屬性、文本框的Name屬性都會自動設定位與源字段有關的名字，文本框也會自動與源表中的源字段綁定。

（3）“專業編號”列表框的設置及事件代碼

從表單控件工具欄中選擇“組合框”工具，在窗口上相應位置單擊，產生一個組合框Combo1，設置其屬性。

Valid事件代碼：

thisform.refresh

（4）“團員”復選框的設置

從數據環境中將“學生.團員否“字段拖到窗口上相應的位置，會自動產生團員復選框。并且將它與學生.團員否字段綁定。

（5）“性別”選項按鈕組的設置

從表單控件工具欄中選擇選項按鈕組工具，在窗口相應的位置單擊鼠標左鍵，創建選項按鈕組控件，在控件上單擊鼠標右鍵打開彈出式菜單，選擇生成器材單項，打開選項組生成器窗口，如圖7所示，按步驟完成如下操作。

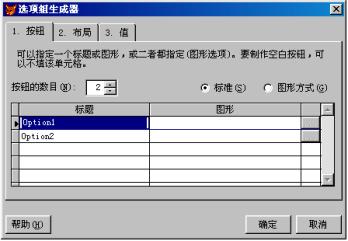

圖7設置“性別”選項組

第一步，將標題改為“男”、“女”；

第二步，將布局改為水平排列；

第三步，將值與學生.性別字段綁定。單擊“確定”完成設置。

（6）命令按鈕組設置與事件代碼

從表單控件工具欄中選擇命令按鈕組工具，在窗口相應的位置單擊鼠標左鍵創建命令按鈕組控件CommandGroup1，在控件上單擊鼠標右鍵彈出菜單，選擇生成器菜單項，打開命令組生成器窗口，格式與圖8.14類似。按要求第一步設置按鈕數目及每個按鈕的標題（見圖8.12）；第二步設置布局為水平排列，單擊“確定”即可生成按鈕組。

CommandGroup1的Click事件代碼：

do case

case this.value=1              && 到首頁

                           go top

case this.value=2              && 到上頁

                           if not bof()

                                         skip -1

                           endif

case this.value=3              && 到下頁

                           skip

                           if eof()

                                         skip -1

                           endif

case this.value=4              && 到末頁

                           go bottom

case this.value=5              && 按學號查詢

                           xh=''

                           do form 輸入學號                            && 打開學號輸入窗口（見下文），關閉時

&& 將輸入的學號返回

                           dqjlh=recno()

                           if len(xh)<>0

                                         locate for 學號=xh

                                         if not found()

                                                       wait window '無此學號！'

                                                       go dqjlh

                                         endif

                           endif

case this.value=6              && 新增學生名單

                           zy=messagebox('需要增加學生名單嗎？',4+32+256,'確認')

                           if zy=6              && 對話框含“是”“否”按鈕，按下“是”按鈕返回6

                                         append blank

                           endif

case this.value=7              && 刪除當前學生名單

                           sy=messagebox('需要刪除當前的學生名單嗎？',4+32+256,'確認')

                           if sy=6

                                         delete

                                         pack

                           endif

case this.value=8              && 關閉當前窗口

                           thisform.release

endcase

thisform.refresh

4．“輸入學號”表單（輸入學號.scx）

在“學生名冊”窗口中，當單擊尋頁按鈕時，調用“輸入學號”表單，通過公共變量xh，將輸入的需要查詢的學號傳回到“學生名冊”窗口，并進行定位，如果沒有相應學號的數據，則在等待窗口中顯示“無此學號”?！拜斎雽W(xué)號”窗口如圖8所示。

圖8 “輸入學號”表單窗口

（1）Form的屬性設置

（2）命令按鈕組的屬性設置及事件代碼

利用生成器，創建命令按鈕組CommandGroup1其中包含“確定”、“取消”兩個按鈕。

CommandGroup1的Click事件代碼：

do case

             case this.value=1              &&單擊“確定”，將文本框中的值賦予全局變量xh

                           xh=trim(thisform.text1.value)

                           thisform.release

             case this.value=2              &&單擊“取消”，將全局變量xh賦空字符串

                           xh=''

                           thisform.release

endcase

5．“選課登記”表單（選課登記.scx）

“選課登記”表單用于輸入、修改和查詢學生選課信息，需要使用學生選課表、學生表和課程表三個表。在“選課登記”表單的數據環境中加入這三個表，同時以建立學生選課表為主表建立學生選課表和學生表、學生選課表和課程表之間的關聯，如圖9所示。

圖9 “選課登記”表單的數據環境

和“學生名冊”表單類似，從數據環境中將需要的數據拖到表單窗口的相應位置，創建“選課登記”表單如圖10所示。

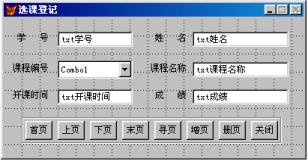

圖10 “選課登記”表單

窗口屬性的設置和“學生名冊”表單類似，其中命令組可以從“學生名冊”表單中復制過來，修改其Click事件中的代碼如下：

do case

             case this.value=1

                           go top

             case this.value=2

                           if not bof()

                                         skip -1

                           endif

             case this.value=3

                           skip

                           if eof()

                                         skip -1

                           endif

             case this.value=4

                           go bottom

             case this.value=5

                           kcbh=''

                           do form 輸入學號

                           dqjlh=recno()

                           if len(kcbh)<>0

                                         locate for 課程編號=kcbh

                                         if not found()

                                                       wait window '無此選課記錄！'

                                                       go dqjlh

                                         endif

                           endif

             case this.value=6

                           zy=messagebox('需要增加選課記錄嗎？',4+32+256,'確認')

                           if zy=6

                                         append blank

                           endif

             case this.value=7

                           sy=messagebox('需要刪除當前的選課記錄嗎？',4+32+256,'確認')

                           if sy=6

                                         delete

                                         pack

                           endif

             case this.value=8

                           thisform.release

endcase

thisform.refresh

“課程編號”列表框?qū)傩缘脑O(shè)置參照“學生名冊”表單。

6．“按課程查詢”表單（按課程查詢.scx）

該表單可以按所選定的課程查詢出選修了該課程的所有學生名單、開課時間以及成績，數據涉及到學生選課和課程，將這兩個表加入到數據環境中，窗口格式的建立如圖11所示。

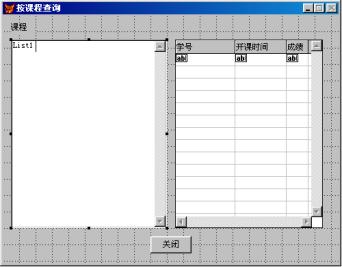

圖11 “按課程查詢”表單

（3）關閉命令按鈕的Click時間代碼

thisform.release

7．“按課程統計”表單（按課程統計.scx）

“按課程統計”表單提供用戶按課程統計沒門課程的平均成績，為了使表單界面設計簡單，可以先建立一視圖，將成績按課程分組求平均值，視圖的建立可利用VFP提供的視圖設計器，將學生選課表和課程表加入視圖設計器中，將學生選課.課程編號、課程.課程名稱從可選字段列表加入到選定字段列表框中，利用表達式生成器生成AVG(學生選課.成績)，并將它加入到選定字段列表框中。如圖12所示。

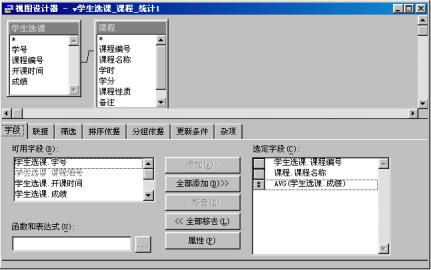

圖12視圖設計器

設置連接條件為：學生選課.課程編號=課程.課程編號

篩選條件為：NOT 學生選課.成績=0

排序依據為：學生選課.課程編號

分組依據為：學生選課.課程編號

視圖名為： v學生選課_課程_統計1

最后將新建的視圖加到表單的數據環境中，表單窗口的設計如圖13所示。

圖13 “按課程平均”表單

成績列表框仍然利用列表框生成器設計。
